Boru Yüzey Alanı Hesaplama
Boru yüzey alanı hesaplama aracı ile çelik borunun dış, iç ya da toplam yüzeyini metrekare olarak bulursunuz. Dış çapı milimetre veya inç olarak girin; boy 6 metre olarak hazır gelir, isterseniz değiştirin.
- Anında sonuçHesapla butonu yok, sonuç siz yazarken çıkar.
- Verileriniz sizde kalırİşlemler tarayıcınızda yapılır, girdiğiniz sayılar hiçbir yere gönderilmez.
- Formül her zaman görünürSonucun hangi işlemle bulunduğunu hemen altında görürsünüz.
Boru yüzey alanı, π × dış çap × boy formülüyle bulunur. Örneğin 2 inç (60,3 mm) borunun 6 metrelik dış yüzeyi: 3,1416 × 0,0603 m × 6 m = 1,14 m².
Boru boyatırken, kumlatırken ya da galvanize gönderirken çoğu zaman metrekare bilgisi gerekir. Çünkü boya ve kumlama işçiliği genellikle metrekare üzerinden konuşulur. Galvaniz teklifleri ise çoğu zaman kilogram üzerinden verilir. Bu sayfadaki boru yüzey alanı hesaplama aracı bu yüzden üç yoldan çalışır: dış çaptan, inç ölçüsünden ve ağırlıktan.
Boru yüzey alanı hesaplama aracı nasıl kullanılır?
Araç üç bölümden oluşur. Her bölümde önce hesaplanacak yüzeyi seçin: dış, iç ya da iç + dış. Ardından ölçüleri milimetre, boyu metre, ağırlığı ise kilogram olarak girin.
- Dış çaptan boru yüzey alanı hesaplama. Dış çapı ve et kalınlığını yazın. Boru boyu 6 metre olarak hazır gelir, çünkü borular piyasada genellikle 6 metrelik boylarla satılır. Örneğin 60,3×3,6 borunun 6 metrelik dış yüzeyi 1,14 m² çıkar.
- İnç ölçüsünden boru yüzey alanı hesaplama. Listeden ½ ile 4 inç arasındaki ölçüyü seçip et kalınlığını girin. Böylece dış çapı ayrıca aramanız gerekmez.
- Ağırlıktan boru yüzey alanı hesaplama. Dış çapı, et kalınlığını ve toplam kiloyu yazın. Örneğin 1.000 kg 2 inç boru yaklaşık 198,7 metre, yani 33,1 boy eder ve 37,63 m² dış yüzey verir.
İlk iki bölüm toplam ağırlığı ve ton başına yüzeyi de gösterir. Ayrıca boy alanını boş bırakırsanız hesap yine 6 metreyle yapılır. Ondalık sayılarda virgül (12,5), binlik ayırıcı olarak nokta (1.250) kullanabilirsiniz. "Sonucu paylaş" butonu ise hesabınızı bağlantı olarak kopyalar. Böylece bağlantıyı açan kişi aynı değerleri dolu olarak görür.
Boru yüzey alanı nedir?
Boru yüzey alanı, borunun boya ya da kaplama tutan yüzeylerinin toplamıdır. Silindir biçimindeki bir borunun dış yüzeyi, dış çevre ile boyun çarpımına eşittir. Bu yüzden boru yüzey alanı hesaplama işi aslında bir çevre hesabıdır.
Sonuç genellikle iki biçimde verilir: metre başına metrekare (m²/m) ve ton başına metrekare (m²/ton). Metre başına değer, sipariş listesinden toplam metrekareye geçmeyi sağlar. Ton başına değer ise kilogramla fiyatlanan işlerde karşılaştırma yapmaya yarar.
Boru yüzey alanı hesaplama formülü
Dairenin çevresi π × çap formülüyle bulunur. Borunun dış yüzeyi için dış çap, iç yüzeyi için iç çap kullanılır. İç çap ise dış çaptan et kalınlığının iki katı çıkarılarak bulunur.
Dış yüzey (m²) = π × D (mm) ÷ 1000 × Boy (m) × Adet
Örnek: 48,3×3,2 boru, 6 metre, dış yüzey
3,1416 × 48,3 = 151,7 mm, 0,1517 × 6 = 0,91 m²

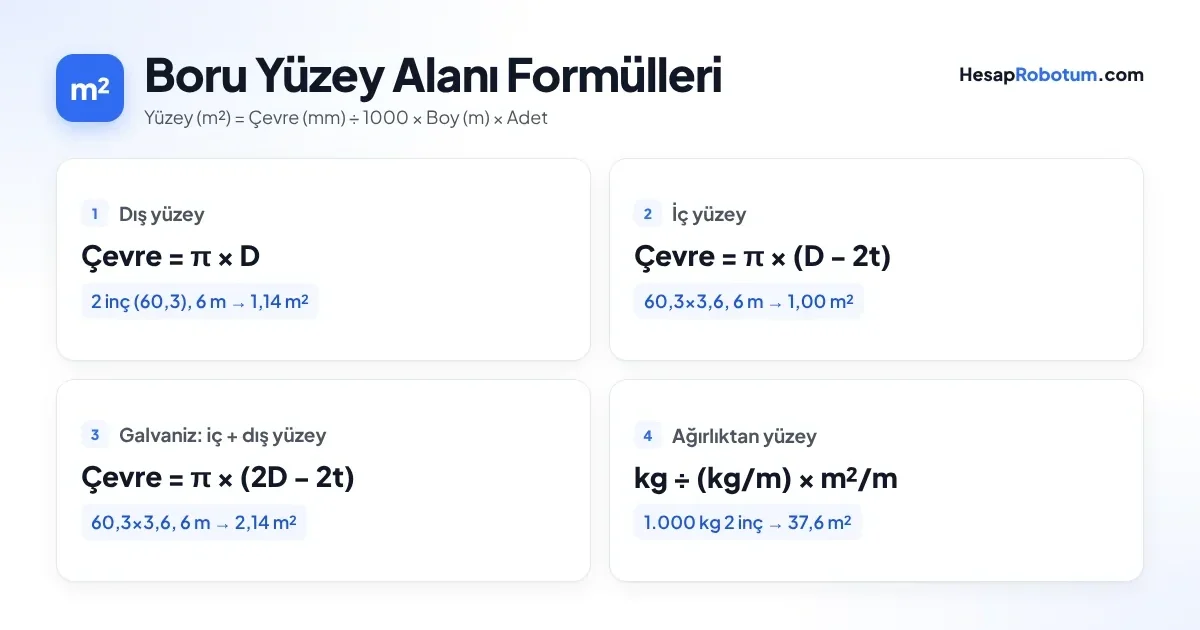

Çevre formülü, hangi yüzeyin hesaplandığına göre değişir:
| Yüzey | Kullanılan çap | Çevre |
|---|---|---|
| Dış | Dış çap | π × D |
| İç | İç çap | π × (D − 2t) |
| İç + dış | İkisinin toplamı | π × (2D − 2t) |
Kare ve dikdörtgen kesitlerde hesap farklıdır, çünkü köşe yarıçapı da işin içine girer. Bu kesitler için profil yüzey alanı hesaplama aracını kullanabilirsiniz.
İnç ölçüsü ve dış çap
Borular çoğu zaman inç ya da DN ile anılır. Ancak bu ölçü borunun gerçek dış çapı değildir. Örneğin 2 inç borunun dış çapı 50,8 mm değil, 60,3 mm'dir. Kaynağa ve diş açmaya uygun çelik boruların ölçüleri EN 10255 standardında tanımlanmıştır. Aşağıdaki tabloda sık kullanılan ölçülerin dış çapları ve bu standardın orta seri et kalınlıkları yer alır.
| İnç | DN | Orta seri et | Dış çap |
|---|---|---|---|
| ½″ | DN 15 | 2,6 mm | 21,3 mm |
| ¾″ | DN 20 | 2,6 mm | 26,9 mm |
| 1″ | DN 25 | 3,2 mm | 33,7 mm |
| 1¼″ | DN 32 | 3,2 mm | 42,4 mm |
| 1½″ | DN 40 | 3,2 mm | 48,3 mm |
| 2″ | DN 50 | 3,6 mm | 60,3 mm |
| 2½″ | DN 65 | 3,6 mm | 76,1 mm |
| 3″ | DN 80 | 4,0 mm | 88,9 mm |
| 4″ | DN 100 | 4,5 mm | 114,3 mm |
4 inçten büyük borularda dış çap, standarda göre değişebilir. Örneğin 6 inç boru EN 10255'te 165,1 mm, birçok sanayi borusu tablosunda ise 168,3 mm olarak geçer. Bu nedenle büyük çaplarda ölçüyü ilk bölüme elle girin.
Dış, iç ve toplam yüzey: hangisi ne zaman?
Boru genellikle dıştan boyanır. Bu durumda "Dış" seçeneği yeterlidir. Su ve atık su hatlarında ise boruların içi epoksi gibi kaplamalarla korunabilir. İç yüzey seçeneği bu tür işlerin metrekaresini verir.
Sıcak daldırma galvanizde boru çinko banyosuna tamamen daldırılır, dolayısıyla çinko iç yüzeyi de kaplar. Bu kaplamanın şartları ISO 1461 standardında tanımlanmıştır. Galvaniz hesabında bu yüzden "İç + dış" seçeneğini kullanın.
Örnek: 2 inç (60,3×3,6) boru, 6 metre
Dış yüzey 1,14 m², iç yüzey 1,00 m², toplam 2,14 m²
Ağırlıktan yüzey alanına geçiş
Depo ya da galvanizci size çoğu zaman metre değil kilo söyler. Ağırlıktan metrekareye geçmek için önce borunun metre ağırlığı bulunur. Toplam ağırlık metre ağırlığına bölününce toplam boy çıkar. Ardından toplam boy, metre başına yüzeyle çarpılır.
Yüzey (m²) = Ağırlık (kg) ÷ Metre ağırlığı (kg/m) × π × D ÷ 1000
Örnek: 1.000 kg 2 inç (60,3×3,6) boru, dış yüzey
Metre ağırlığı: 5,034 kg
Boy: 1.000 ÷ 5,034 = 198,7 m
Yüzey: 198,7 × 0,1894 = 37,6 m²
Özellikle ince etli borular ton başına daha fazla metrekare verir. Örneğin aynı çapta 4,5 mm et kalınlığında bu değer 30,6 m²'ye düşer. Kısacası boru yüzey alanı hesaplama sonucu, kilo ile metrekare arasında köprü kurar.
Araç metre ağırlığını çelik yoğunluğunu 7,85 g/cm³ alarak hesaplar. Borunun ağırlığını ayrıca görmek isterseniz sanayi borusu ağırlık hesaplama aracına bakabilirsiniz.
Boya miktarı ve maliyet
Boru yüzey alanı hesaplama sonucunu bulduktan sonra boya miktarı tek bir işlemle çıkar:
Boya (L) = Yüzey (m²) × Kat sayısı ÷ Boya verimi (m²/L)
Boya verimi, ürünün teknik föyünde yazar ve kuru film kalınlığına göre değişir. Çelik yapılarda kat sayısı ve film kalınlığı genellikle ISO 12944-5 standardındaki boya sistemlerine göre seçilir. Bunun yanı sıra püskürtme sırasında boyanın bir kısmı kaybolur. Bu nedenle hesaplanan miktara bir kayıp payı eklenir.
Örnek: 30 adet 2 inç boru, 6 metre, dış yüzey, 2 kat boya, verim 8 m²/L
Yüzey: 1,1366 × 30 = 34,10 m²
Boya: 34,10 × 2 ÷ 8 = 8,53 L (kayıp payı hariç)
Kayıp payını eklemek için yüzde hesaplama aracını kullanabilirsiniz. Örneğin %20 pay ile 8,53 L boya 10,24 L olur. Maliyette de aynı yüzey kullanılır. Diyelim ki boya işçiliği için metrekare başına 150 TL teklif aldınız. Bu durumda 30 borunun işçiliği 34,10 × 150 = 5.115 TL tutar. Teklif KDV hariçse genel toplamı KDV hesaplama aracıyla bulabilirsiniz.
Sık yapılan hatalar
- İnç ölçüsünü dış çap sanmak. 2 inç borunun dış çapı 50,8 değil, 60,3 mm'dir. Hesapta her zaman gerçek dış çapı kullanın.
- Çap yerine yarıçap kullanmak. Formüldeki D, çaptır. Yarıçapla çalışırsanız çevreyi 2 × π × r olarak alın.
- İç çapta et kalınlığını bir kez düşmek. Et kalınlığı her iki taraftan düşülür, yani iç çap D − 2t olur.
- Galvanizde yalnızca dış yüzeyi hesaplamak. Çinko borunun içine de girer. Dış yüzeyle yapılan hesap, kaplanan alanın yarısından biraz fazlasını gösterir.
- Milimetre ile metreyi karıştırmak. Çevre milimetre, boy metre cinsindendir. Çevreyi 1000'e bölmeyi unutursanız sonuç bin kat büyük çıkar.
Örneklerle boru yüzey alanı hesaplama
Aşağıdaki tabloda EN 10255 orta seri boruların yüzey değerlerini bulabilirsiniz. Değerler, boru yüzey alanı hesaplama aracındaki 6 metrelik varsayılan boyla bulunmuştur.
| Boru | Dış m²/m | 6 m dış | 6 m iç + dış | m²/ton |
|---|---|---|---|---|
| ½″ 21,3×2,6 | 0,0669 | 0,40 m² | 0,70 m² | 55,8 |
| ¾″ 26,9×2,6 | 0,0845 | 0,51 m² | 0,92 m² | 54,2 |
| 1″ 33,7×3,2 | 0,1059 | 0,64 m² | 1,15 m² | 44,0 |
| 1¼″ 42,4×3,2 | 0,1332 | 0,80 m² | 1,48 m² | 43,1 |
| 1½″ 48,3×3,2 | 0,1517 | 0,91 m² | 1,70 m² | 42,6 |
| 2″ 60,3×3,6 | 0,1894 | 1,14 m² | 2,14 m² | 37,6 |
| 2½″ 76,1×3,6 | 0,2391 | 1,43 m² | 2,73 m² | 37,1 |
| 3″ 88,9×4,0 | 0,2793 | 1,68 m² | 3,20 m² | 33,3 |
| 4″ 114,3×4,5 | 0,3591 | 2,15 m² | 4,14 m² | 29,5 |
Sıkça sorulan sorular
Boru yüzey alanı hesaplama nasıl yapılır?
Dış çapı milimetre olarak π ile çarpıp 1000'e bölün, ardından boy ve adetle çarpın. Örneğin 2 inç (60,3 mm) borunun 6 metrelik dış yüzeyi 3,1416 × 0,0603 × 6 = 1,14 m² eder.
1 metre 2 inç boru kaç metrekaredir?
2 inç borunun dış çapı 60,3 mm olduğu için 1 metresi yaklaşık 0,189 m² dış yüzey verir. 6 metrelik boyda bu değer 1,14 m² olur.
Boru iç yüzey alanı nasıl bulunur?
Önce iç çapı bulun: D − 2t. Ardından iç çapı π ve boyla çarpın. Örneğin 60,3×3,6 boruda iç çap 53,1 mm, 6 metrelik iç yüzey ise 1,00 m²'dir.
1 ton boru kaç metrekare eder?
Çapa ve et kalınlığına bağlıdır. Örneğin 2 inç (60,3×3,6) boruda bir ton yaklaşık 37,6 m² dış yüzey verir. 1 inç (33,7×3,2) boruda ise bu değer 44,0 m²'dir.
İnç ölçüsü borunun dış çapı mıdır?
Hayır. İnç ölçüsü bir anma ölçüsüdür ve gerçek dış çaptan farklıdır. Örneğin 1 inç borunun dış çapı 33,7 mm'dir.
Boru uçlarındaki kesit yüzeyleri hesaba katılıyor mu?
Hayır, çünkü etkisi çok küçüktür. 2 inç borunun iki ucu toplam yaklaşık 0,0013 m² eder. Bu değer, 6 metrelik boyun dış yüzeyinin binde biri civarındadır.
